KONSEP DIGITAL

Kata digital diturunkan dari cara komputer membentuk proses perhitungan, dengan cara menghitung digit bilangan. Contoh aplikasi teknologi digital adalah televisi, sistem komunikasi, radar, navigasi dll.

Kuantitas Digital dan Analog

Kuantitas Analog mempunyai nilai-nilai kontinu.

Kuantitas Digital mempunyai seperangkat nilai-nilai diskrit.

Analog : sebuah kuantitas yang dilambangkan sebagai tegangan, arus atau pergerakan meter yang sebanding dengan nilai kuantitas.

Digital : kuantitas yang dilambangkan dengan ketidak-sebandingan kuantitas tetapi dengan simbol-simbol yang dinamakan digit

Keuntungan Sistem Digital terhadap Sistem Analog

• Mempunyai kekebalan yang baik terhadap noise dan keakuratan sistem.
• Mudah dalam perancangan karena tidak membutuhkan keahlian matematika khusus.
• Dapat diprogram kedalam komponen.
• Lebih cepat karena sebuah elemen logika digital dapat menghasilkan sebuah keluaran lebih kecil daripada 10 nanosecond (10⁻⁹ seconds).
• Lebih ekonomis karena penggabungan jutaan elemen logika digital dalam sebuah chip tunggal menghasilkan IC berbiaya rendah.

Sebuah Sistem Elektronika Analog

Sebuah sistem untuk orang banyak, penggunaan amplifier suara akan dapat didengar oleh pendengar yang banyak dan berjauhan.

Sebuah Metode Sistem Digital dan Analog

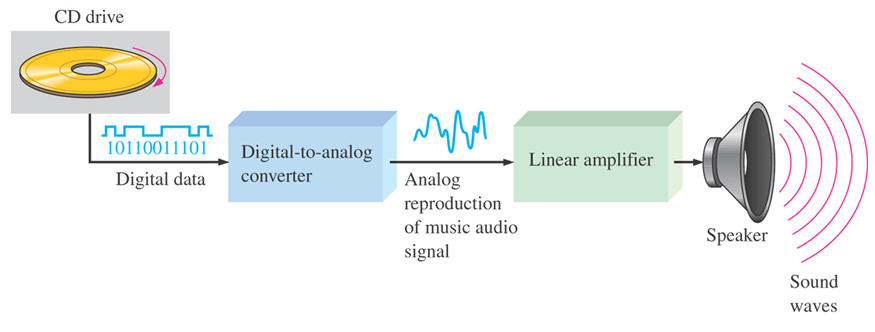

Compact Disk (CD) player merupakan sebuah contoh sistem yang menggunakan kedua sistem (digital dan analog).

Digit Biner

• Sistem bilangan konvensional menggunakan 10 digit : 0,1,2,3,4,5,6,7,8, dan 9.
• Sistem bilangan biner hanya menggunakan 2 digit : 0 dan 1.
• Kedua digit biner dibentuk 0 dan 1.
• Kedua digit biner juga disebut LOW dan HIGH, dimana LOW = 0 dan HIGH = 1.

Operasi Logika Dasar

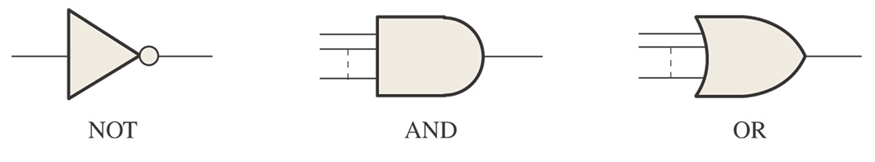

Operasi NOT

Operasi ini memiliki keluaran yang berlawana dengan masukan.

• Ketika input adalah LOW, maka output adalah HIGH.
• Ketika input adalah HIGH, maka output adalah LOW.

Operasi AND

• Ketika setiap input adalah LOW, maka output adalah LOW.
• Ketika setiap input adalah HIGH, maka output adalah HIGH.

• Operasi OR



• Ketika setiap input adalah LOW, maka output adalah LOW.
• Ketika setiap input adalah HIGH, maka output adalah HIGH.

Fungsi Rangkaian Terpadu-Tetap (Fixed-Function Intergrated Circuits)

Bentuk-bentuk paket IC :

• Dual in-line package (DIP)

• Small-outline IC (SOIC)



• Flat Pack (FP)

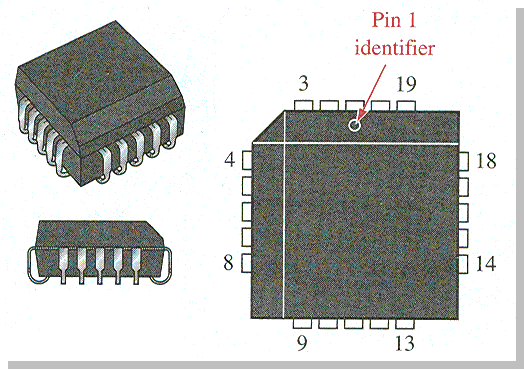

• Plastic-leaded chip carrier (PLCC)




Leadless-ceramic chip carrier (LCCC)
